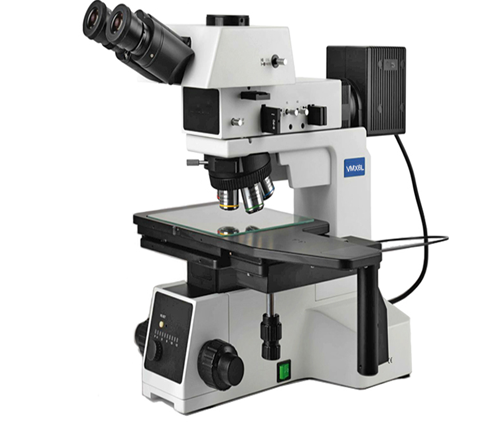

簡要描述:奧林巴斯金相顯微鏡,研究級金相顯微鏡VMX6L大行程移動工作平臺,長工作距半復消色差物鏡,圖像銳利清晰,廣泛應用于晶圓、FPD等各項工業檢測。是一種高性能的顯微鏡,可以同時具備四個光路出口,最大限度滿足了各種應用的需要,能夠在各個光孔尺進行標尺疊印,可以進行中間變倍操作,觀察方式齊全 (明場、暗場、微分于涉、簡易偏光、熒光能透射觀察),可通過轉盤式轉換器實現快速轉換。
研究級金相顯微鏡VMX6L大行程移動工作平臺,長工作距半復消色差物鏡,圖像銳利清晰,廣泛應用于晶圓、FPD等各項工業檢測。
產品特點
1、VMX4L / VMX6L可以實現X、Y方向105mm-158mm的移動范圍。
2、新設計的長工作距專業金相物鏡,成像效果更桌越。
3、各種觀察方法下都能得到清晰銳利與高對比度的顯微圖像。
4、附件齊全,配置完善,可靈活進行系統組合與功能拓展。
5、人機工程學設計、堅實可靠的系統結構。

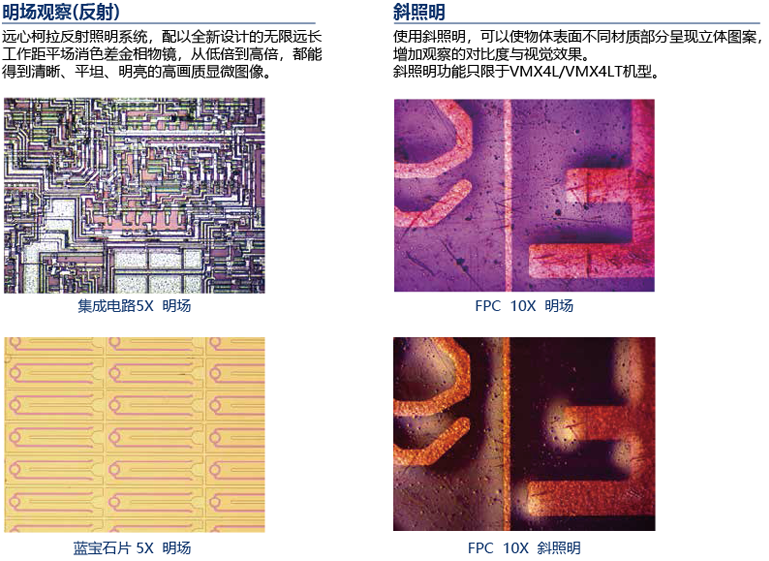

觀察圖實例
豐富的觀察方式,滿足您的檢測需求
DIC微分干涉觀察
在正交偏光的基礎上 , 插入DIC棱鏡,即可進行DIC微分干涉觀察。使用DIC技術 ,可以使樣品表面微小的高低差產生明顯的浮雕效果,極大的提高圖像的對比度。可匹配帶DIC功能的物鏡,使整個視場的干涉色一致,微分干涉效果非常出色,高倍物鏡DIC效果也較好。
產品結構設計
安全、穩重的機架結構設計
1、工業檢測級顯微鏡體,低重心、高剛性、高穩定性金屬機架,極大的提高的系統的抗振能力與成像的穩定性。
2、前置低手位粗微同軸調焦機構,內置100-240V寬電壓變壓器,可以適應不同地區的電網電壓。
3、MX6R機型底座內部設有風循環散熱系統,長時間使用也不會使機架過熱。

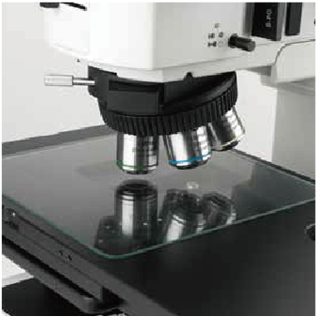

高性能物鏡轉換器
1、VMX機型的轉換器采用精密軸承設計,轉動手感輕巧舒適,重復定位精度高,物鏡轉換后的同心度也得到較好的控制,根據MX系列機型配置及功能的不同,可以選擇不同型號的轉換器。
2、PI103C51型:明場5孔轉換器,帶DIC插槽,用于VMX4L/VMX4LT機型。
3、PI115C6BDI型:明暗場6孔轉換器,帶DIC插槽,用于VMX6L/VMX6LT機型。
不同的照明器可供選擇
1、明場反射照明器:?jiǎn)晤w大功率5W暖色LED照明,適用于VMX4L/VMX4LT機型。
2、明場反射照明器:柯拉照明系統,帶視場光闌與孔徑光闌,中心可調;帶斜照明裝置,適用于VMX4L/VMX4LT機型。
3、明暗場反射照明器:帶可變孔徑光闌,視場光闌,中心均可調;帶明暗場照明切換裝置,適用于MX6R/MX6RT機型。
4、透射照明: VMX系列均可使用透反兩用機型。透射光源為單顆大功率5W暖色LED, 并帶有N.A.0.5聚光鏡。
5、透射照明與反射照明可獨立控制,即透反照明可同時開啟,亦可單獨開啟。
大行程移動平臺設計
1、VMX系列機型采用4〃/6〃平臺設計,不僅適用于相應尺寸的晶圓及FPD檢測,而且可用于小尺寸樣品的陣列檢測。
2、VMX4L/VMX4LT:4英寸雙層機械移動平臺,移動范圍105mm×105mm;VMX6L/VMX6LT:6英寸三層機械移動平臺,反射照明移動范圍158mm×158
3、mm,透射照明移動范圍100mm×100mm;帶離合器手柄,可用于全行程范圍內快速移動。
4、通過使用平臺適配接口,所有平臺可在VMX系列機型之間通用。
超長工作距金相物鏡
1、銓新設計的長工作距物鏡,采用半復消色差技術,其使用的多層寬帶鍍膜技術,使整個視場內的成像清晰銳利,色彩自然,明亮舒適。
2、長工作距設計,50X物鏡的有效工作距離7.9mm,100X物鏡的有效工作距離也達到了 2.1mm,更有20X超長工作距金相物鏡,大幅拓展了VMX機型的同步設計了全套明暗場兩用物鏡,適用于 VMX6L 機型,暗場照明亮度比傳統暗場物鏡提高 2 倍以上。
無限遠鉸鏈?zhǔn)饺坑^察頭
1、ETTR型正像鉸鏈三目觀察頭,所成像的方位與物體實際方位一致,物體移動的方向跟像面移動的方向相同,便于使用者觀察與操作。適用于6英寸移動平臺配合使用。
2、VMX4LTH30R型鉸鏈三目觀察筒,適用于4英寸平臺配合使用。
3、兩種類型的觀察筒可以在VMX機型內通用。

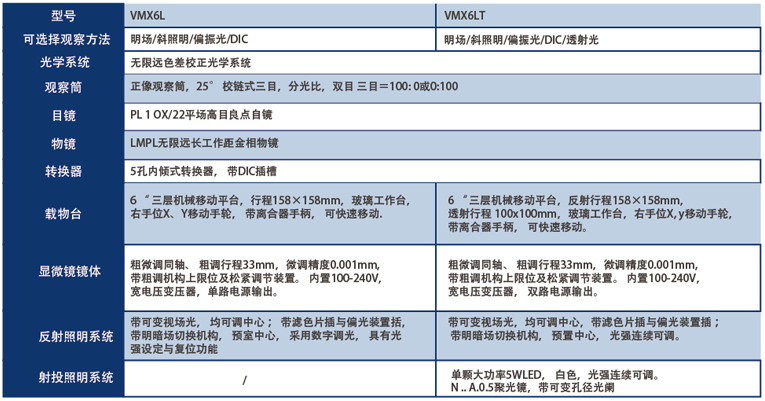

產品技術參數
