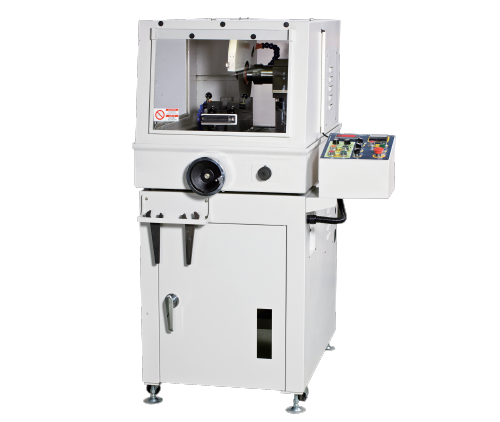

簡要描述:1.中型落地式金相切割機VISCUT 70A手動進刀與自動進刀能靈活切換,可應對各種不規則工件, 光電式位置感應, 到達位置可自動退刀; 2.具備**雙座夾具采用推拉式快速夾具(新型**),往返夾持壽命測試達十萬次; 3.主軸采用高精度組合斜角滾珠軸承,徑向及軸向皆能負荷且高轉速下經久耐用,雙鍍鉻導柱滑座;使用壽命更長; 4.四道冷卻噴水管,固定式兩道噴砂輪,兩條噴水管可任意移動噴工件,提供良好的冷卻效果; 5.冷卻水箱內裝置可抽取式過濾筒及泄水閥,清理更方便; 6.安全的設計:緊急停止或開門,主軸即自動煞停止的安全裝置機臺粉體烤漆無d性; 7.是得到業界廣大好評的機型, 全機百f之b中國臺灣制造, 質量保證;
產品特點
1.中型落地式金相切割機VISCUT 70A手動進刀與自動進刀能靈活切換,可應對各種不規則工件, 光電式位置感應, 到達位置可自動退刀;
2.具備雙座夾具采用推拉式快速夾具,往返夾持壽命測試達十萬次;
3.主軸采用高精度組合斜角滾珠軸承,徑向及軸向皆能負荷且高轉速下經久耐用,雙鍍鉻導柱滑座;使用壽命更長;
4.四道冷卻噴水管,固定式兩道噴砂輪,兩條噴水管可任意移動噴工件,提供良好的冷卻效果;
5.冷卻水箱內裝置可抽取式過濾筒及泄水閥,清理更方便;
6.安全的設計:緊急停止或開門,主軸即自動煞停止的安全裝置機臺粉體烤漆無d性;
7.是得到業界廣大好評的機型, 全機白分之百中國臺灣制造, 質量保證;
應用領域
黑色金屬、有色金屬、鑄件、熱處理工件、鍛件、特種合金、航空航天、水利巖相、電力冶金其他材料等。
行業應用——主要應用于汽車零部件

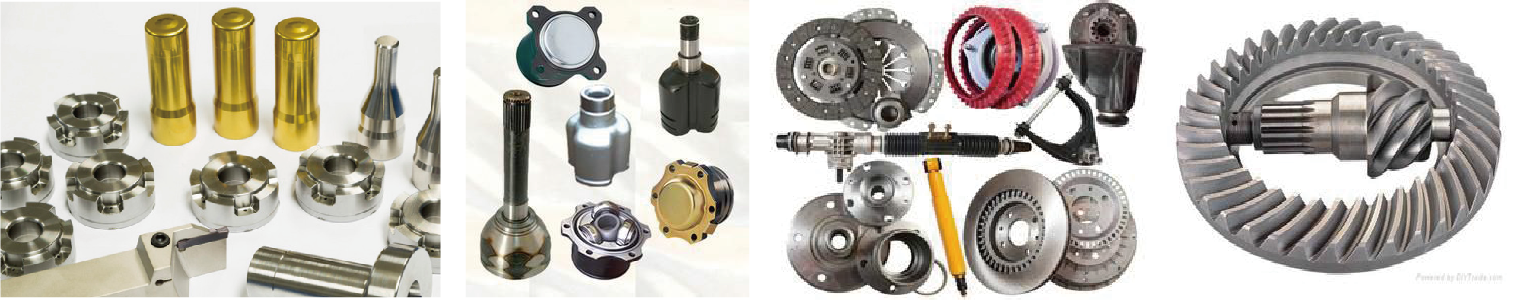

汽車傳動軸:萬向節、萬向滾珠、萬向球等;軸承:球軸承、滑動軸承;發動機:凸輪軸、曲軸、齒輪;汽車其他熱處理件、鍛件、鑄件。
產品結構設計
高精度主軸切割,給您帶來不一樣的體驗!
1.水平進刀方式大型金相切割機, 手動自動一體機。主軸采用高精度組合斜角滾珠軸承,徑向及軸向皆能負荷且高轉速下經久耐用。

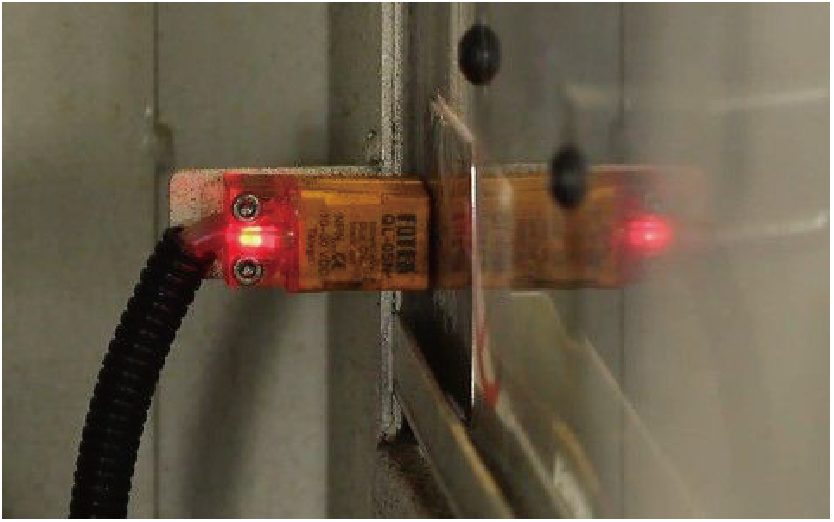

2.進給速度1~140 ㎜/min,退刀速度為全速退刀,采用光電感應開關進行位置控制, 到達位置后自動退刀。
強勁冷卻水通道,不必再擔心切割過熱損傷表面

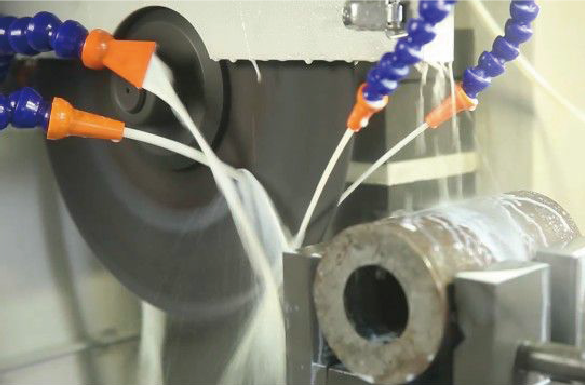

1.六道冷卻噴水管,固定式兩道噴砂輪,兩條噴水管可任意移動噴工件,兩道加強通道,提供良好充足的冷卻效果。
2.磁鐵吸附式清洗水槍清理更方便,可放置于任何位置。
細微之處,

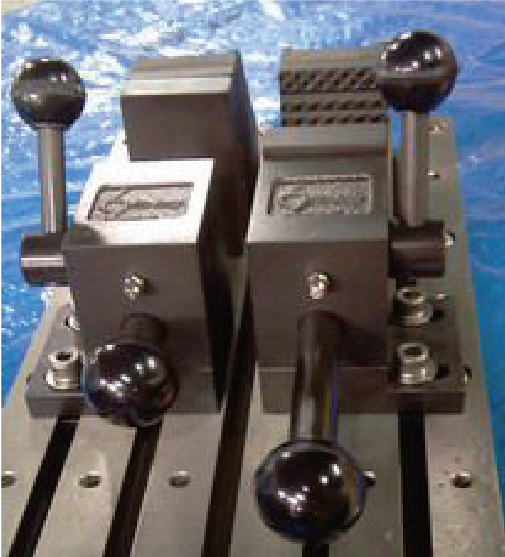

采用左右快速推拉式夾具,固定鉗口及夾持鉗口皆可在平臺上上前后調整位置。夾具采用特殊材料,特殊工藝制作,經久耐用,長壽命。
工作臺可選配T 型槽工作臺座,尺寸為235*340mm, 底座為耐腐蝕表面處理材質, 表面襯可更換式不銹鋼帶。標準8mm 間距槽寬,方便加裝不同規格夾具。
整組平臺可左右移動40mm,針對薄片連續切割,定位切割(比如焊接件,熱處理件等)可以更快捷有效。
針對于大型、異形、高硬度工件批量切割,精密切割(如鍛件、熱處理件、滲鍍件,其他合金等)一直是困擾客戶的難題。
現在擁有VIHNET 大型金相切割機及附件,問題引刃而解。
問題1:大型件、異形件、長工件切割處理

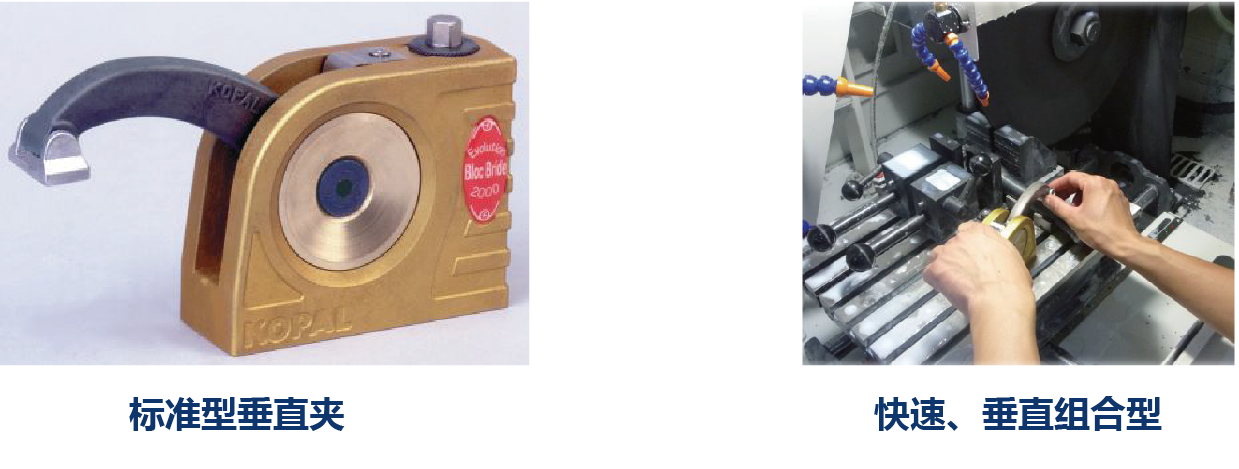

VISCUT 70A 可以切割70mm 圓形件,方形尺寸50*200mm;維翰有各種夾具可選,左右快速夾具,垂直夾具,V 型夾具。
問題2:批量切割處理
VIHNET 推出*效、高性?xún)r(jià)比切割片,包括氧化鋁、碳化硅切割片,金剛石切割片。
標準水箱80L,二級過濾系統。
冷卻馬達1/4HP,強勁。

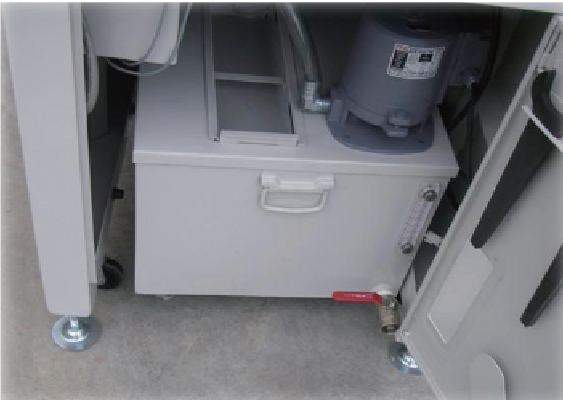

冷卻水箱內裝置可抽取式過濾筒及泄水閥,清理更方便。

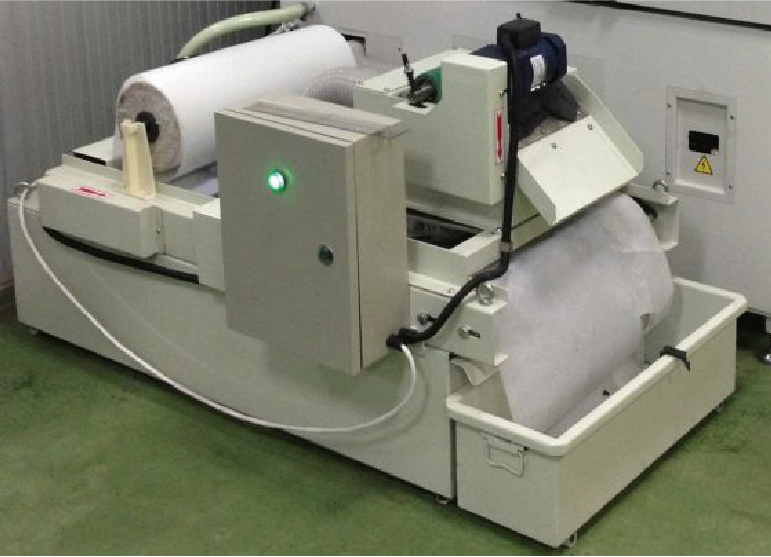

可選配*效紙袋循環過濾系統,讓切割殘屑自動排出,永無煩惱
問題3:切割動力、平整度、精度
1.切割動力:主軸馬達采用10HP小型齒輪馬達帶動工作臺前進水平進刀方式進刀,
2.1~140 ㎜/min 可調進給速度,配合強勁*效冷卻潤滑液,保證切割面高平整度。
主軸采用高精度組合斜角滾珠軸承,徑向及軸向皆能負荷且高轉速下經久耐用,高精度主軸保證切割位置始終如一。

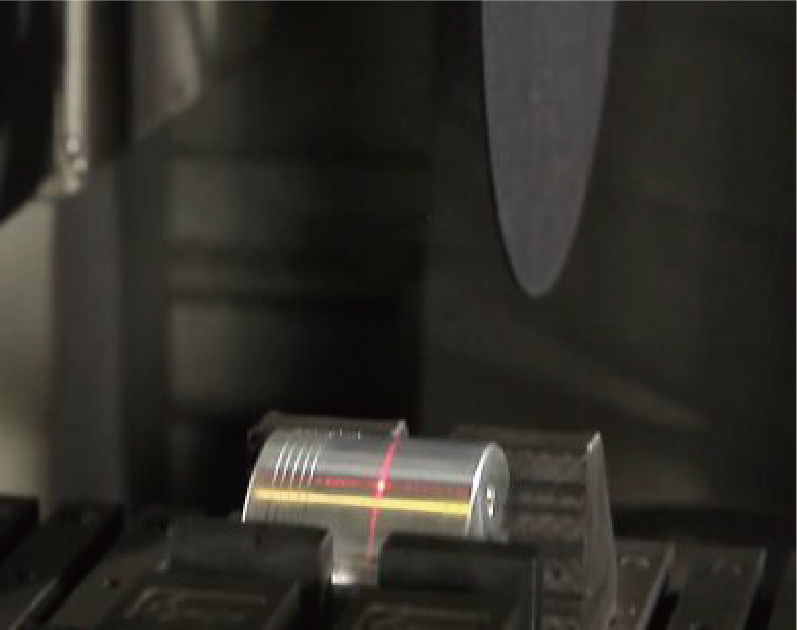

選配紅外對刀裝置,想切割什么位置,可以迅速準確切割。
問題4:環保性能
采用PL高亮度室內照明燈,機臺采用無d性粉體烤漆,切割冷卻液采用日本出光環保型冷卻液。切割時會有大量煙霧排出,建議選配油霧收集器,PM0.5的過濾效率可達99.8%,保護工作人員身體健康。
問題5:安全性能
按下緊急開關、開側門、開水箱門,以上操作任一項,主軸即自動停止工作透明防爆玻璃門設計,*全*靠。
技術參數規格
